Kao dobavljača motora s NEMA ocjenom, često me pitaju o metodama hlađenja ovih motora. NEMA, ili Nacionalna udruga proizvođača električne opreme, postavila je standarde za električne motore, a razumijevanje metoda hlađenja ključno je za njihov učinkovit i siguran rad. U ovom blog postu, provest ću vas kroz različite metode hlađenja dostupne za NEMA motore.
Zašto je hlađenje važno
Prije nego što zaronimo u metode hlađenja, prvo shvatimo zašto je hlađenje toliko važno za NEMA motore. Kada elektromotor radi, on pretvara električnu energiju u mehaničku. Tijekom ovog procesa, dio električne energije gubi se kao toplina zbog različitih čimbenika kao što su električni otpor u namotima, trenje u ležajevima i magnetski gubici u jezgri. Ako se ta toplina ne rasprši pravilno, može doći do porasta temperature motora, što može uzrokovati nekoliko problema.
Visoke temperature mogu smanjiti učinkovitost motora, budući da električni otpor namota raste s temperaturom, što dovodi do gubitka više energije kao topline. Također može oštetiti izolaciju namota, što može uzrokovati kratke spojeve i na kraju dovesti do kvara motora. Osim toga, prekomjerna toplina može uzrokovati kvarenje maziva u ležajevima, povećavajući trenje i trošenje te smanjujući životni vijek motora.
Vrste metoda hlađenja
Otvoreno hlađenje protiv kapanja (ODP).
Jedna od najčešćih metoda hlađenja za NEMA motore je otvoreno hlađenje protiv kapanja (ODP). U ODP motoru, kućište motora ima otvore koji omogućuju nesmetan protok zraka ui iz motora. Ova prirodna cirkulacija zraka pomaže u odvođenju topline koju stvara motor.
ODP motori su relativno jednostavni i isplativi. Prikladni su za primjene u kojima se motor nalazi u čistom, suhom okruženju s dobrom cirkulacijom zraka. Međutim, oni nisu prikladni za okruženja u kojima postoji rizik od prodora vode ili prašine, budući da otvoreni dizajn čini motor osjetljivim na te zagađivače. Možete provjeriti našu ponuduNEMA AC Motorkoji dolaze s ODP opcijama hlađenja.
Potpuno zatvoreni ventilator - hlađen (TEFC)
Potpuno zatvoren ventilator - hlađen (TEFC) još je jedna popularna metoda hlađenja. Kao što naziv sugerira, TEFC motor je potpuno zatvoren, što znači da nema otvora u kućištu motora koji dopuštaju zraku da slobodno ulazi ili izlazi. Umjesto toga, ventilator je montiran s vanjske strane motora, obično na nepogonskom kraju. Ventilator puše zrak preko vanjske strane kućišta motora, koje ima rebra za povećanje površine radi boljeg odvođenja topline.

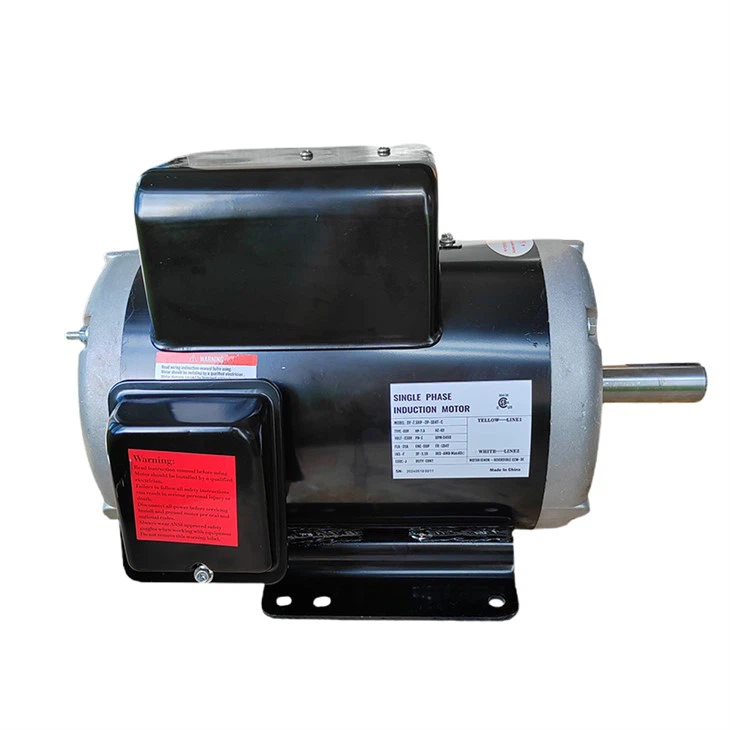

TEFC motori su prikladniji za prljava ili mokra okruženja u usporedbi s ODP motorima jer zatvoreni dizajn štiti unutarnje komponente od prašine i vode. Međutim, općenito su skuplji od ODP motora zbog dodatnog ventilatora i složenijeg dizajna. NašeNEMA Premium trofazni motorserija uključuje razne TEFC opcije.
Potpuno zatvoreno bez ventilacije (TENV)
Potpuno zatvoreni neventilirani (TENV) motor sličan je TEFC motoru po tome što je potpuno zatvoren. No, nema ventilator za prisilno hlađenje. Toplina se odvodi iz motora kroz kućište motora prirodnom konvekcijom.
TENV motori obično se koriste u primjenama gdje motor radi pri relativno maloj brzini, a opterećenje je relativno konstantno. Tiši su od TEFC motora jer nema buke ventilatora, ali možda nisu prikladni za aplikacije s velikim opterećenjem ili velikom brzinom gdje je potrebno učinkovitije hlađenje. Možete pronaći neke TENV opcije u našemNEMA električni motorkolekcija.
Voda - Ohlađena
Vodeno hlađeni motori koriste vodu kao rashladni medij. Oko motora je izgrađen vodeni omotač, a voda cirkulira kroz omotač kako bi odvela toplinu. Voda je puno učinkovitiji medij za prijenos topline od zraka, tako da motori hlađeni vodom mogu puno učinkovitije odvoditi toplinu.
Vodeno hlađeni motori često se koriste u aplikacijama velike snage gdje je stvaranje topline vrlo visoko. Također su prikladni za primjene gdje je prostor ograničen, budući da mogu biti kompaktniji u usporedbi sa zrakom hlađenim motorima. Međutim, sustavi s vodenim hlađenjem složeniji su i skuplji za instalaciju i održavanje jer zahtijevaju dovod vode, pumpu i rashladni toranj ili druga sredstva za hlađenje vode.
Izmjenjivač topline zrak-zrak
Izmjenjivač topline zrak-zrak koristi se u nekim motorima s oznakom NEMA. U ovom sustavu vrući zrak iz unutrašnjosti motora prolazi kroz izmjenjivač topline, gdje svoju toplinu predaje struji hladnijeg vanjskog zraka. Ohlađeni zrak se zatim vraća natrag u motor.
Ova metoda je korisna u okruženjima gdje je vanjski zrak prljav ili sadrži zagađivače. Omogućuje hlađenje motora bez izlaganja unutarnjih komponenti prljavom zraku. Međutim, izmjenjivač topline povećava cijenu i složenost sustava motora.
Odabir pravog načina hlađenja
Prilikom odabira metode hlađenja za motor s oznakom NEMA potrebno je uzeti u obzir nekoliko čimbenika. Prvi faktor je radno okruženje. Ako se motor koristi u čistom, suhom okruženju s dobrom cirkulacijom zraka, ODP motor može biti isplativa opcija. Ako je okolina prljava ili mokra, TEFC ili motor hlađen vodom može biti prikladniji.
Snaga motora također je važan faktor. Motori velike snage stvaraju više topline, pa mogu zahtijevati učinkovitije metode hlađenja kao što je hlađenje vodom. Brzina i opterećenje rada motora također su važni. Motori koji rade pri velikim brzinama ili pod velikim opterećenjem stvaraju više topline i možda će trebati bolje hlađenje.
Zaključak
Kao dobavljač motora s NEMA ocjenom, razumijem važnost odabira odgovarajuće metode hlađenja za vaše motore. Svaki način hlađenja ima svoje prednosti i nedostatke, a izbor ovisi o različitim čimbenicima kao što su radno okruženje, nazivna snaga i opterećenje motora.
Ako ste na tržištu za motor s oznakom NEMA i trebate pomoć pri odlučivanju koja je metoda hlađenja najbolja za vašu primjenu, nemojte se ustručavati kontaktirati. Tu smo da vam pomognemo da napravite pravi izbor i osiguramo da vaš motor radi učinkovito i sigurno. Kontaktirajte nas da započnemo raspravu o vašim specifičnim zahtjevima i istražimo najbolja motorna rješenja za vas.
Reference
- Standard NEMA MG 1 - Motori i generatori. Nacionalna udruga proizvođača električne opreme.
- Razna tehnička dokumentacija proizvođača motora.
